| | 摘要： | | TPU平面包絡蝸桿減速機可以廣泛地應用于各種傳動機械中的減速傳動，中心距：100,、125,、160、200,、250,、315、400,、500,。速比：10、12.5,、16,、20、25,、31.5、40,、50,、60。平面包絡環面蝸桿減速機是一種新興的傳動裝置,，其承載能力大,，傳動效率高，結構緊湊,、合理,。` |
|
|
|
TPU平面包絡環面蝸桿減速機（JB/T9051-1991）為平面一次包絡蝸桿傳動。中心距：100,、125,、160、200,、250,、315,、400、500,。速比：10,、12.5、16,、20,、25、31.5,、40,、50、60,。平面包絡環面蝸桿減速機是一種新興的傳動裝置,，其承載能力大，傳動效率高,，結構緊湊,、合理。這種減速機可以廣泛地應用于各種傳動機械中的減速傳動,，如冶金,、礦產、起重,、化工,、建筑、橡塑,、船舶等行業以及其它機械設備上,，適用工作環境溫度為-40℃～+40℃，輸入軸轉速不大于1500轉/分,，蝸桿軸可正反兩方向旋轉,。此減速機是按照中華人民共和國機械行業標準JB/T9051——1999《平面包絡環面蝸桿減速機》設計制造。
型號與標記示例

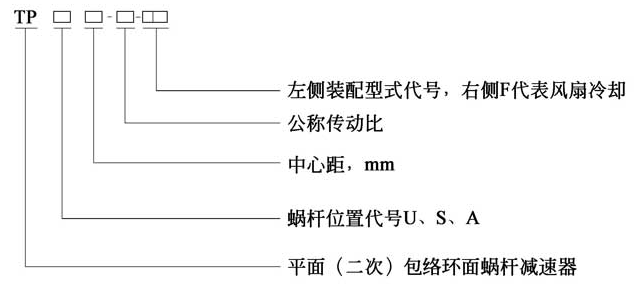

1 型號
2 標記示例
例 蝸桿在蝸輪之下, 中心距為200mm, 公稱傳動比為10, 第二種裝配型式, 有風扇冷卻的平面
包絡環面蝸桿減速器:
減速器 TPU200 - 10 - 2F JB/T 9051—1999
中心距a （mm）
| 型號 |
中心距a |
| TPG |
第一系列 |
80 |
100 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
| 第二系列 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
| TPU |
第一系列 |
125 |
— |
160 |
— |
200 |
— |
250 |
— |
315 |
— |
400 |
— |
500 |
| 第二系列 |
— |
140 |
— |
180 |
— |
224 |
— |
280 |
— |
355 |
— |
450 |
— |
| TPS |
第一系列 |
125 |
— |
160 |
— |
200 |
— |
250 |
— |
315 |
— |
400 |
— |
500 |
| 第二系列 |
— |
140 |
— |
180 |
— |
224 |
— |
280 |
— |
355 |
— |
450 |
— |
| TPA |
第一系列 |
125 |
— |
160 |
— |
200 |
— |
250 |
— |
315 |
— |
400 |
— |
500 |
| 第二系列 |
— |
140 |
— |
180 |
— |
224 |
— |
280 |
— |
355 |
— |
450 |
— |
注：優先選用第一系列,，表中第二系列的中心距僅提出型式規格,。
減速器的公稱傳動比i
| 型 號 |
TPG TPU TPS TPA |
| 公稱傳動比i |
10 |
12.5 |
16 |
20 |
25 |
31.5 |
40 |
50 |
63 |
| 型號 |
a |
B |
B1 |
B2 |
C |
C1 |
H |
H1 |
h |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
l |
l1 |
d |
d1 |
d2 |
b |
b1 |
t |
t 1 |
Ф |
質量 |
| TPU125 |
125 |
300 |
300 |
70 |
250 |
250 |
125 |
422 |
30 |
307 |
320 |
185 |
280 |
217 |
175 |
82 |
140 |
40 |
70 |
80 |
12 |
20 |
43 |
74.5 |
19 |
157 |
| TPU160 |
160 |
380 |
375 |
100 |
320 |
310 |
160 |
540 |
40 |
375 |
375 |
210 |
360 |
280 |
190 |
82 |
170 |
50 |
85 |
95 |
14 |
25 |
53.5 |
90 |
24 |
258 |
| TPU200 |
200 |
450 |
450 |
125 |
370 |
370 |
200 |
650 |
40 |
420 |
400 |
235 |
435 |
345 |
225 |
82 |
170 |
55 |
95 |
110 |
16 |
28 |
59 |
101 |
28 |
475 |
| TPU250 |
250 |
600 |
550 |
150 |
500 |
450 |
225 |
820 |
50 |
530 |
495 |
290 |
520 |
408 |
270 |
105 |
210 |
65 |
120 |
140 |
18 |
32 |
69 |
127 |
35 |
800 |
| TPU315 |
315 |
720 |
590 |
120 |
630 |
500 |
280 |
990 |
65 |
630 |
600 |
360 |
605 |
492 |
345 |
130 |
250 |
80 |
140 |
160 |
22 |
36 |
85 |
148 |
39 |
1100 |
| TPU400 |
400 |
850 |
720 |
160 |
750 |
620 |
320 |
1200 |
75 |
720 |
720 |
425 |
692 |
540 |
405 |
165 |
300 |
100 |
180 |
200 |
28 |
45 |
106 |
190 |
48 |
2150 |
| TPU500 |
500 |
1060 |
900 |
200 |
920 |
760 |
400 |
1490 |
90 |
850 |
840 |
495 |
845 |
680 |
488 |
165 |
350 |
110 |
200 |
240 |
32 |
45 |
117 |
210 |
56 |
3600 |
|
|
