JWB滾珠絲杠升降機適用于高速，高頻率和高性能的裝置中,，主要由精密滾珠絲桿副與高精度蝸輪蝸桿副構成,。
效率高：使用滾動摩擦、提高了整機使用效率,，只需要很小的驅動源,，就可以產生非常大的推動力。
高速化：與普通梯形絲桿相比，運轉速度有很大的提高,，能輕松的調整和運轉,。
使用壽命長：采用高質量的滾珠絲桿副，使其工作壽命比普通梯形絲桿提高3倍以上,。

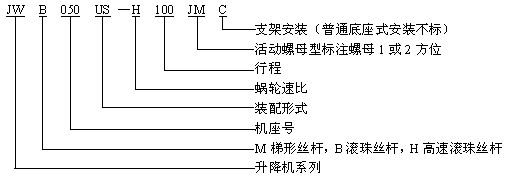

JWB滾珠絲桿升降機型號規格標示方法：
JWB型(滾珠絲桿升降機)基本選型參數一覽表
|
型號 |
JWB005 |
JWB010 |
JWB025 |
JWB050 |
JWB100 |
JWB150 |
JWB200 |
JWB300 |
JWB500 |
|
最大載荷（KN） |
4.9 |
9.8 |
24.5 |
49 |
98 |
147 |
196 |
294 |
490 |
|
絲桿外徑mm |
16 |
20 |
25 |
36 |
45 |
50 |
63 |
85 |
100 |
|
絲桿底徑mm |
13.5 |
17.5 |
21.4 |
31.3 |
39.1 |
43.1 |
55.7 |
74.8 |
87 |
|
絲桿螺距mm |
5 |
5 |
8 |
10 |
12 |
16 |
16 |
20 |
24 |
|
減速比 |
H速度 |
5 |
5 |
6 |
6 |
8 |
8 |
8 |
102/3 |
102/3 |
|
L速度 |
20 |
20 |
24 |
24 |
24 |
24 |
24 |
32 |
32 |
|
綜合效率% |
H速度 |
63 |
61 |
62 |
64 |
63 |
63 |
62 |
56 |
60 |
|
L速度 |
37 |
34 |
35 |
39 |
43 |
43 |
41 |
34 |
38 |
|
容許輸入最大功率（kW） |
H速度 |
0.25 |
0.54 |
1.3 |
2.2 |
3.6 |
4 |
5.5 |
8.9 |
13.3 |
|
L速度 |
0.12 |
0.27 |
0.63 |
1 |
1.9 |
2.1 |
2.8 |
4.1 |
6.5 |
|
空載扭矩（N·m） |
0.11 |
0.29 |
0.62 |
1.37 |
1.96 |
2.65 |
3.92 |
9.81 |
19.6 |
|
保持扭矩（N·m） |
H速度 |
0.69 |
1.27 |
4.31 |
10.78 |
19.6 |
39.2 |
51 |
68.6 |
140.1 |
|
L速度 |
0.14 |
0.26 |
0.91 |
2.4 |
5.8 |
11.8 |
15 |
19.5 |
41.2 |
|
容許輸入軸扭矩（N·m）* |
9.8 |
19.6 |
49 |
153.9 |
292 |
292 |
292 |
735 |
1372 |
|
最大載荷時所需輸入 |
H速度 |
1.3 |
2.8 |
9 |
21.5 |
39.1 |
77 |
104 |
169.6 |
317.5 |
|
軸扭矩（N·m）** |
L速度 |
0.62 |
1.4 |
4.3 |
9.6 |
20.4 |
39.6 |
54.2 |
98.5 |
177.9 |
|
輸入軸每回轉一圈對應絲 |
H速度 |
1 |
1 |
1.33 |
1.67 |
1.5 |
2 |
2 |
1.88 |
2.25 |
|
桿（活動螺母）軸向位移量 |
L速度 |
0.25 |
0.25 |
0.33 |
0.42 |
0.5 |
0.67 |
0.37 |
0.63 |
0.75 |
|
最大載荷時容許 |
H速度 |
1500 |
1500 |
1400 |
1000 |
890 |
500 |
500 |
500 |
400 |
|
輸入軸回轉速度 |
L速度 |
1500 |
1500 |
1400 |
1000 |
890 |
500 |
500 |
4000 |
350 |
|
最大載荷時絲桿回轉扭矩N·m） |
4.3 |
8.7 |
34.7 |
86.7 |
208.2 |
416.3 |
555.1 |
1040.9 |
2081.7 |
JWB滾珠絲桿升降機附件
